Super 8 4-t lataus

[jsr85]

Tyttärelle hain 13 mallin superkasin ja eihän tuo lataa akkua ollenkaan. Startti pyörii ja valot toimii ilman virta-avainta mut käynnistyy vain virrat on asennossa.
Miten tuossa mitataan staattori ja jännitteen säädin(ac vai dc?)? Staattorilta tulee kolme keltaista piuhaa nipussa jännitteen säätimelle josta akulle vihreä ja punainen.
Tein jo lisämaadoituksen akulla koneelle ja kaikki johdot olen mitannut että ovat ehjiä eikä ole oikosulussa.
Kerkesin jo vaihtaa myös virtalukon kun ajattelin ensin vian olevan siinä.

-Janne

[konenikkari]

Kyseesä liennee noissa laitteissa harvinaisempi, kolmevaihe laturi.
Todennäköisesti säädin on rikki, mutta staattorikin on syytä mitata.
Staattorilta, liittimien irti ollessa, pitäisi aina kahden
keltaisen johtimen välistä löytyä 12-30V AC
siis kolme kertaa tuo jännite.
Mikään kolmesta keltaisesta johdosta ei saa vastusmittauksella/johtavuusmittauksella,
olla yhteydessä moottorin runkoon.

[jsr85]

Kiitos vastauksesta, mittailen taas ja laitan infoa mitä tuo näyttää.

[jsr85]

En tiedä ymmärsinkö oikein mutta liittimen irti ollessa kone sammuu ja näyttää nollaa, käynnissä näin.
https://photos.app.goo.gl/9SXZgbUWEe4CjaUZ6

Jännitteensäätimestä tulee 3.4v ulos

[konenikkari]

Siis vain keltaisten johtimien irtiollessa ja käydessä pitää mitata.
Ompas omituinen ja kehno kuva, ei tuosta selviä, mitä olet mittailemassa.

[jsr85]

Siis vain keltaisten johtimien irtiollessa ja käydessä pitää mitata.
Ompas omituinen ja kehno kuva, ei tuosta selviä, mitä olet mittailemassa.

Mittaan keltaisten johtojen välistä jotka tulee staattorilta ja kone käynnissä. Liittimen jos irrottaa ei kone käy.

[viisnelonen]

Mittaa (ac jännite) nyt vielä jokainen keltainen vs miinus (runko) ja siis käynnin aikana..   jos se kuiteskin on 1 vaiheinen, vaikka 3 keltaista viittaa kyllä 3vaiheiseen staattoriin. Mutta mistä näistä käytetyistä tietää mitä johtosarjoja tms niihin on diy vaihdeltu.
Tässä Super 8 4T manuaalissa on kuitenkin 1-vaihe lataus, alkaa sivulta 152
https://scootergrisen.org/scooterhjemmeside/download/kymco_super8_4t_servicemanual.pdf

[konenikkari]

Ilmiselvästi tarvitset apua tuon vian selvittämiseen.
" Ota taksi, tulee usein halvemmaksi"
Laitteessasi saattaa olla kolmekin sulaketta, onkohan ehjiä.
Jossain mallissa on latauksesskin oma sulake.

[konenikkari]

Onkohan säätimesi tuon näköinen

https://scootergrisen.org/scooterhjemmeside/download/kymco_super8_4t_servicemanual.pdf

Tuossa manuaalissa taitaa olla 2.vaihe staattori ja säädin.

eli keltaisen ja pinkin välistä pitäisi löytyä se 12-20V  AC käydessä.
Eikä kumpikaan saa olla yhteydessä moottorin runkoon.
Onkohan säätimesi tuon näköinen

[jsr85]

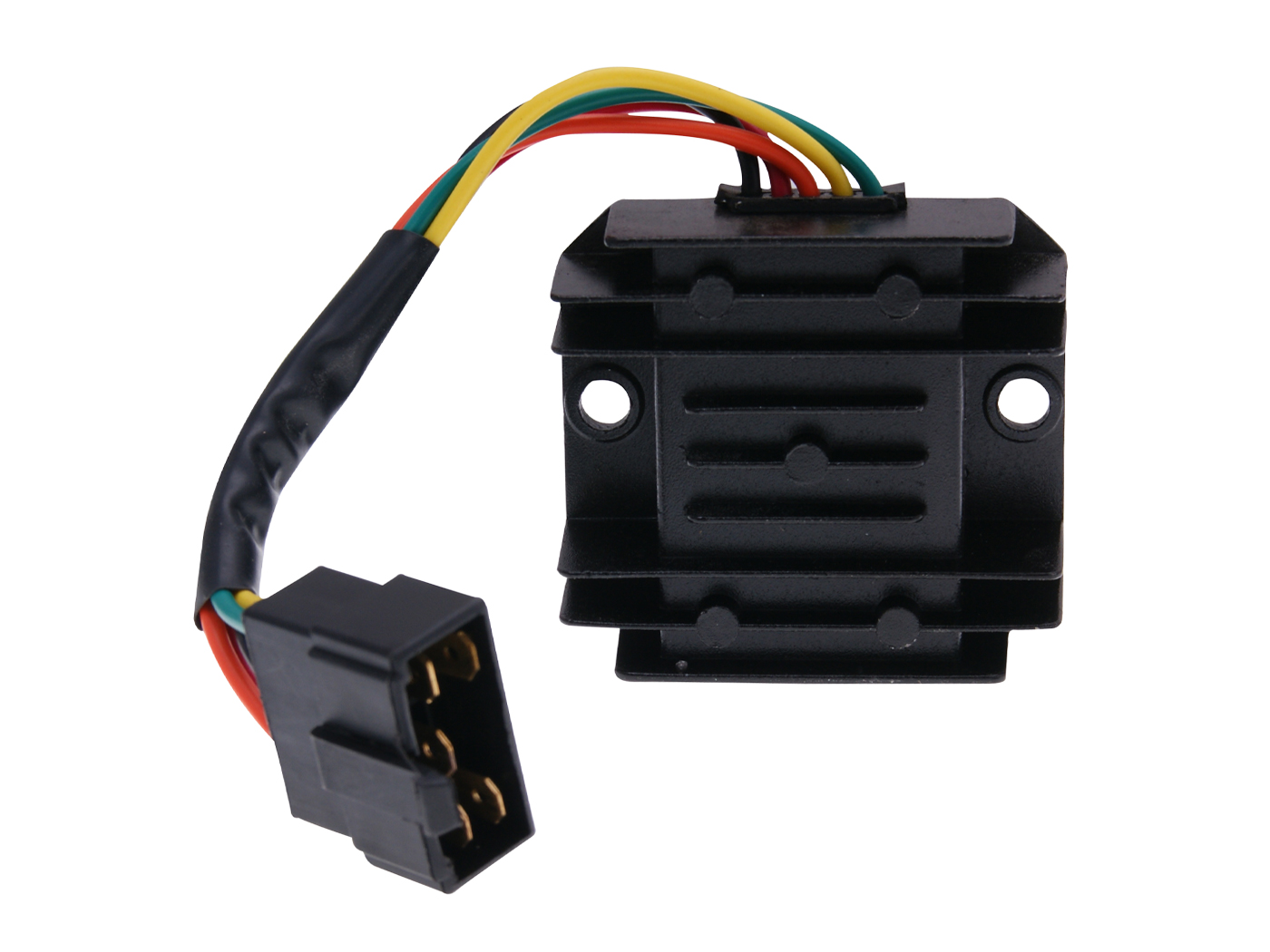

Tällainen on, eli kolme keltaista ja punainen ja vihreä.

[viisnelonen]

Periaatteessa koneen ei pitäisi sammua kun 3-vaihelaturin johdot irroitetaan.. ainakaan joa akussa on virtaa. Toi mua kummastuttaa..
Ihan kuin 1 tai 2 johtoa oliskin sytkäpuolen piuhoja

Tuo 3vaihe staattori näyttäs olevan isommissa kymcoissa vakiona:  https://www.monkijavarikko.fi/monkijan-varaosat/regulator-kymco/p/877495/?utm_source=kelkoofi&utm_medium=cpc&utm_campaign=kelkooclick&utm_term=RICKS+MOTORSPORT+ELECTRIC+REGULATOR+KYMC&from=kelkoo&gclid=EAIaIQobChMI2a2--ZGr8wIVC9iyCh3qagw0EAQYAyABEgJa2vD_BwE#Ajoneuvosopivuus-0

[konenikkari]

Olisi hienoa jos tuon laitteen CDI:stä sais kuvan.
On todennäköisesti DC CDI.
Noissa täytyy kaikkien sulakkeiden olla ehjiä.
Jos joku sulake ei ole ehjä, se käy laturilla.
Myös tuo on omituista
 "Startti pyörii ja valot toimii ilman virta-avainta mut käynnistyy vain virrat on asennossa."
Olisko virtalukko vaihdettu.
Hyvä uutinen on, laturi on tavallista tehokkaampi, kunhan sen saa toimimaan.

[Coastside]

Maadoituksen kunto syyniin aina kun ihmeoikkuja on.

[konenikkari]

"Tein jo lisämaadoituksen akulla koneelle"
Lukee eka viestissä

[Coastside]

"Tein jo lisämaadoituksen akulla koneelle"
Lukee eka viestissä

mutta säädin on rungossa.
